【二次元影像仪】主要几个误差的源由说明
时间:2022-11-09    点击次数:2428

二次元影像仪是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的,是将传统的光学投影和计算机结合的产物。

二次元影像仪采用非接触式光学测量的精准测量设备,主要是针对二维平面的尺寸测量,但在使用过程容易受到多方面因素影响而出现误差,下面诚立小编对影像测量仪主要的几个误差来源进行说明。

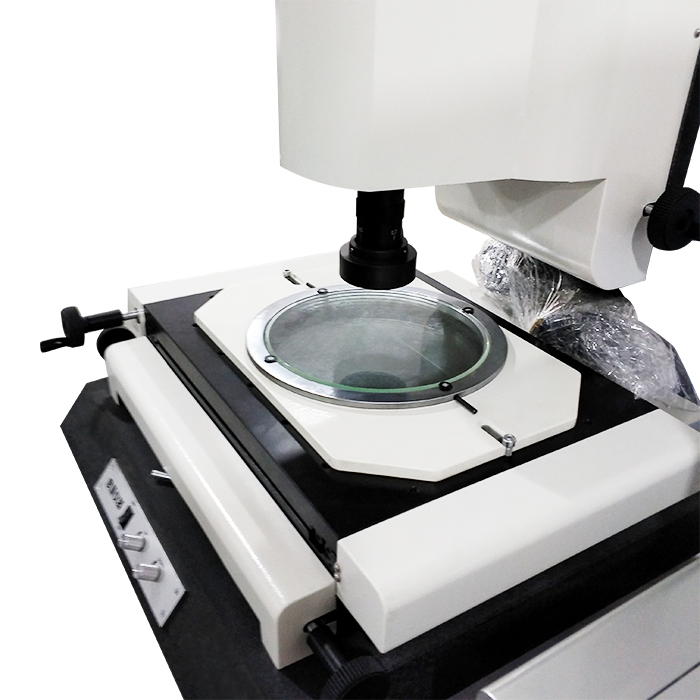

【二次元影像仪】主要几个误差的源由说明(图1)

影像测量仪使用时是先对焦,取点,最后计算处理,而这几个方面还有环境因素是造成误差的主要来源:

1、读数来自于标尺即光栅系统,光栅计数尺会容易造成误差的情况。

2、对焦对准依靠光学系统,光源照明条件的变化带来的对焦和对准误差而光照明条件的改变将会直接影像被测尺寸,因此要确保取到的边界点是产品需要检测的边界,在高精度测量中,这是导致测量不确定度增大的关键因素。

3、工作台两测量轴垂直度带来的误差、显微镜光轴与工作台面不垂直带来的误差。

4、工作台移动时存在的直线度、角摆带来的误差。

5、温度变化所引起的热涨冷缩现象都会引起细微变化,从而影响测量的精准度,测量室温度偏离校准要求的参考温度带来的误差。

以上内容就是对二次元影像仪主要的几个误差来源说明的介绍了,影像测量仪的应用对于制造业提高产品精度和质量的作用是至关重要的,因此制造业对于二次元影像仪的测量技术要求也是非常高的,制造业要求影像测量仪在测量过程中是不允许有误差的。
